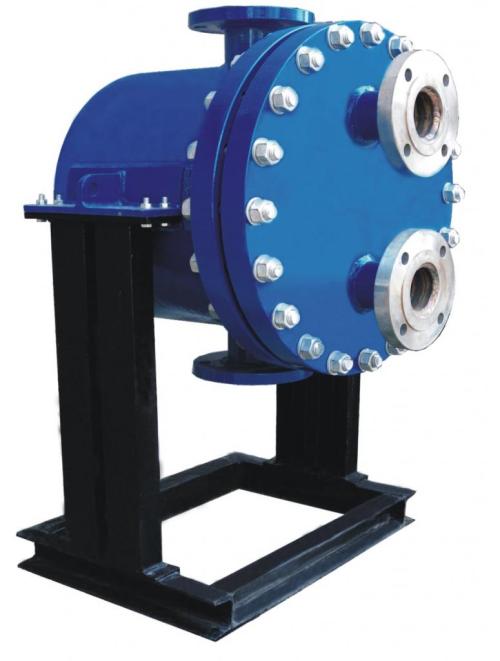

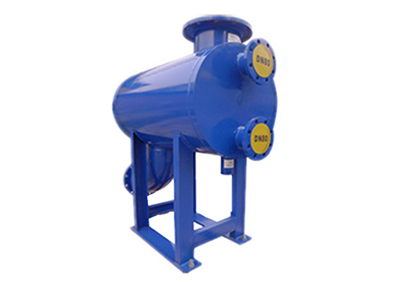

板壳式换热器

工作原理：

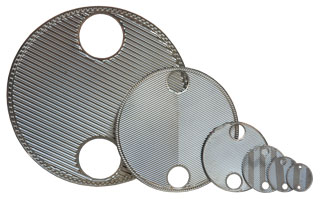

板壳式换热器由一组激光焊接的波纹板片组作为传热元件放入壳体，代替原壳管式换热器的换热管，并结合壳体构成两个不同介质流道，以波纹板组作为传热元件的高效换热器。

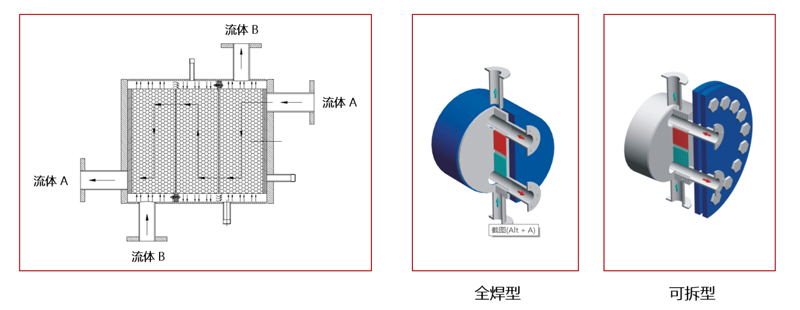

它结合了板式换热器及管式换热器的双优点，被广泛地应用于传热领域。其波纹板片由不锈钢制造，具备出色的抗腐蚀性能。A流体在板片间流动，从侧边管道进入（一次侧进）板芯，从另一侧管道出来（一次侧出），这条路径称为板程。

B流体则在壳体内的板间流动，从筒体的管道进入壳体内（二次侧进），经另一侧管道流出（二次侧出），这条路径称为壳程。

流体流经波纹板片时可在逆流方向产生高度紊流，大大提高了换热效率。板壳式换热器采用紧凑的板式结构，体积小，易维护，节省材料，其高传热系数更

使它具备高性价比，既保证了使用性能，又带来了更多的工作效益。

技术规格

规格参数：
设计温度：-195~500℃
（标准设计 - 80~+300℃，其他按要求）
设计压力：真空~7.0MPa
（标准设计1、6、10、16、25，40bar，其他按要求）
单板面积：0.016~2.0m2
标准配置：
▲支脚 ▲接管
▲法兰 ▲吊环
▲接地线耳  ▲精整加工

• 这是适应性很强的换热器。对于处理冷凝工况，特别是非过冷冷凝工况，是一个上好的选择。它们也是蒸汽加热器用于加热洁净液体、软化水和洁净热油的绝佳选择。
• 该换热器高度耐热冲击以及热疲劳和压力疲劳，因而非常适合循环工况和温度突然大幅波动的其他工况。
• 可提供螺栓连接和全焊接设计。与螺栓连接型式相比，全焊接型可承受更高温度和压力，但无法将其打开进行清洁。可用 CIP（就地清洗）系统进行清洁。

• 应用范围

  制冷工业应用：

  宁联能的板壳式换热器可用作蒸发器、冷凝器、冷凝蒸发器、过热蒸发器、油冷却器等，对先进的制冷

  应用带来很多好处。宁联能板壳式换热器是高效的、耐用的、多用途的。它结构紧凑，只需很少的制冷

  剂充注量。它适用于所有的制冷剂，尤其是天然制冷剂氨和二氧化碳。




  能源和船舶应用：
  宁联能板壳式换热器与传统管壳式换热器相比，更显紧凑。其有着宽广的温度操作范围和压力操作范围，能够

  有效抵御热冲击和压力冲击；同时其无密封垫片全焊接结构，使其基本不需要任何维护费用。因此，板壳式

  换热器对于能源工艺和船舶工业的很多应用是适用的。




  化工和石油化工应用：
  宁联能板壳式换热器，结合了传统板式换热器和管壳式换热器的特长，能够广泛应用并胜任所有传统管壳式换

  热器设备的应用岗位。其具有管壳式换热器的耐高温、耐高压的性能；其全焊接和无密封结构具有广泛的过

  程介质适用性；当贵金属材料被指定必须使用时，其高效紧凑意味着贵金属材料的有效利用和节省成本。




  医药和食品工业应用
  宁联能板壳式换热器适合于液-液、汽-液、气-气等换热过程，同时还可以作为冷凝器等。独特的宽流道设计，尤

  其适合于含有大量固体颗粒和纤维悬浮物等工艺介质的加热和冷却工艺要求。
